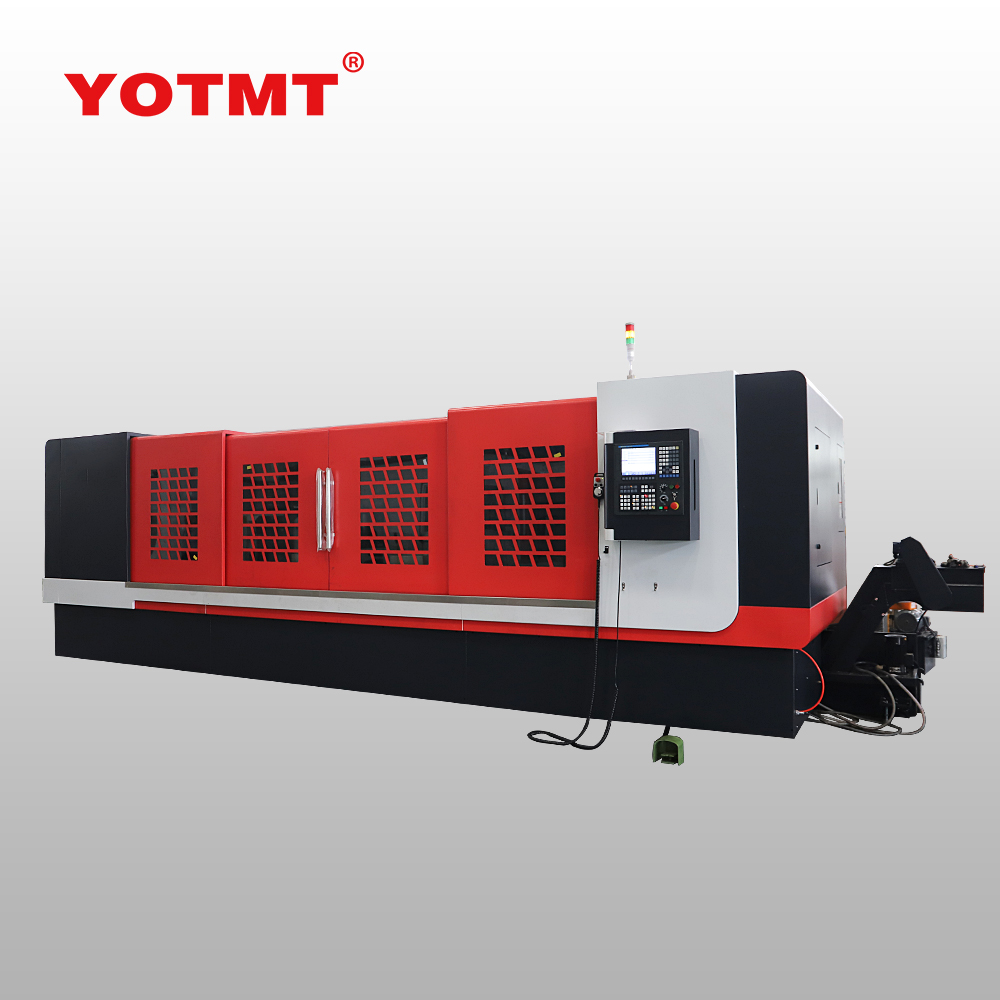

Комбинированный торцовочно-центрировочный станок с ЧПУ YOTMT ST26-2000/3000/4000 со сверлильно-фрезерными шпинделями

Поделиться с:

Комбинированный торцовочно-центрировочный станок с ЧПУ YOTMT ST26-2000/3000/4000 со сверлильно-фрезерными шпинделями

Торцево-центрирующий станок — это токарный станок, который может одновременно обрабатывать оба конца заготовки.
Хотя его можно назвать торцовочно-центрирующим станком, он также может снимать фаски, растачивать, зенковывать и поворачивать.
Торцево-центровочные станки используются для подготовки прутка к дальнейшей обработке на токарном станке первичной обработки.

SKU:
штат:

Количество:



Запрос цены PDF экспорт

Марка продукта:
YOTMT

Описание продукта

|ВИДЕО ПРИМЕНЕНИЯ

НОМЕР ПРОДУКТА	ДИАМЕТР ДИАМЕТРА ФРЕЗЕРНЫХ ШТИФТОВ
СТ80-1000	150-1000
СТ10-1000/1200/1600/2000	150-1000 150-1200 200-1600 200-2000
СТ16-1200/1600/2000/2500	200-1200 400-1600 500-2000 500-2500
СТ20-1200/1600/2000	200-1300 200-1700 200-2100
СТ26-2000/3000/4000	200-2100 200-3100 200-4100
СТ30-2000/3000/4000	200-2100200-3100 400-4100

| АРГУМЕНТ

Проект	Единица	СТ26-2000	СТ26-3000	СТ26-4000
Диапазон длины обработки	мм	200-2100	200-3100	200-4100
Диапазон диаметров фрезерования	мм	φ30-350	φ30-350	φ30-350
Количество одностороннего фрезерования	мм	5	5	5
Диаметр сверления	мм	φ30	φ30	φ30
Скорость вращения шпинделя	об/мин	200-1500	200-1500	200-1500
Точность работы станка
Трехосевая повторяемая точность позиционирования	мм	0.006	0.006	0.006
Постоянство общей длины фрезерования	мм	±0,05	±0,05	±0,05
Постоянная глубина центрального отверстия	мм	0.05	0.05	0.05
Оба конца обращены к центральному отверстию и выходят наружу.	мм	0,03/φ50	0,03/φ50	0,03/φ50
Шероховатость торцевой поверхности	Ра	3.2	3.2	3.2
Шероховатость центрального отверстия	Ра	1.6	1.6	1.6
Дополнительные параметры функции
Диаметр внешнего круга комплектуемого автомобиля	мм	φ200	φ200	φ200
Жесткое нарезание резьбы	мм	М30	М30	М30
Высокоскоростная U-образная дрель	мм	φ50	φ50	C

|ПОДРОБНОЕ ПРЕДСТАВЛЕНИЕ

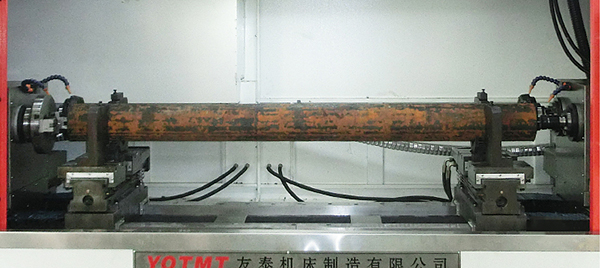

ДВУХХОДОВОЙ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ

Двусторонний самоцентрирующийся гидравлический зажим и двусторонние самоцентрирующиеся гидравлические тиски могут быть адаптированы для обработки заготовок различных характеристик.

ШПИНДЕЛИ И ФУНКЦИИ

Он имеет двухстороннюю конструкцию корпуса шпинделя с высокой эффективностью и более высокой соосностью. Шпиндель обладает высокой масштабируемостью.Помимо базового торцевого фрезерования и сверления центральных отверстий, он также может опционально иметь комбинированные функции, такие как двустороннее снятие фаски/наружное точение/глубокое сверление/нарезание резьбы.

КОМФОРТНОЕ УДАЛЕНИЕ СТРУЖКИ

Высококачественный цепной автоматический конвейер для стружки скребкового типа не только мощный и имеет настраиваемую компоновку в левом/правом/заднем направлении, но и обладает функциями, предоставляющими вам больше свободы в организации компоновки.

СИСТЕМА ЧПУ

Сервосистема абсолютного значения шины, не требует сброса при включении, ее можно включить и использовать по мере необходимости.

| ПРОДУКТОВАЯ СЪЕМКА

Высокая адаптируемость к автоматизированному производству, высокая совместимость с многофункциональной обработкой (сверление, растачивание, фрезерование, шлифование, нарезание резьбы и снятия фасок). Двухканальная система управления (опция) обеспечивает превосходную производительность.
