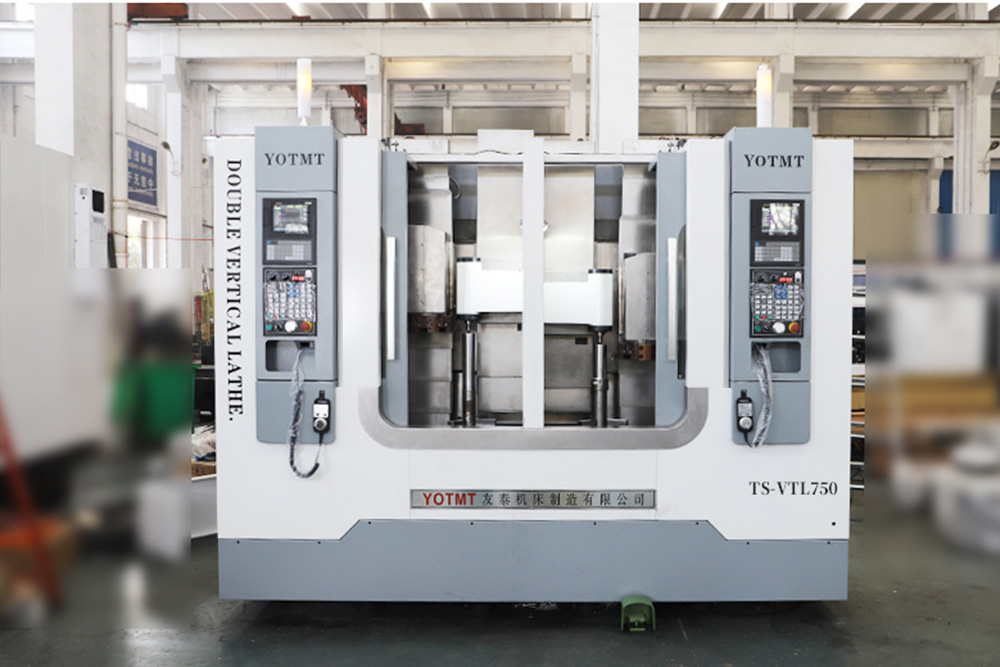

TS-VTL750 Вертикальный токарный станок с ЧПУ с двойной системой и параллельным сдвоенным шпинделем

Поделиться с:

TS-VTL750 Вертикальный токарный станок с ЧПУ с двойной системой и параллельным сдвоенным шпинделем

ДИЗАЙН 2-В-1, ДВОЙНАЯ СИСТЕМА УПРАВЛЕНИЯ, можно использовать два комплекта полностью независимых вертикальных токарных станков, очень большую общую базу, сверхвысокую жесткость, стабильность и долговечность, экономию места для технологических соединений и места для оборудования, улучшение односторонней производительности. параллельно, а также может использоваться для потоковой обработки.

SKU:
штат:

Количество:



Запрос цены PDF экспорт

Модель:
ТС-ВТЛ
Марка продукта:
YOTMT

Описание продукта

|ВИДЕО ПРИМЕНЕНИЯ

MODEL	ДИАМЕТР ПОВОРОТА	ДИАМЕТР ПОВОРОТА	ХОД ПО ОСИ X/Z

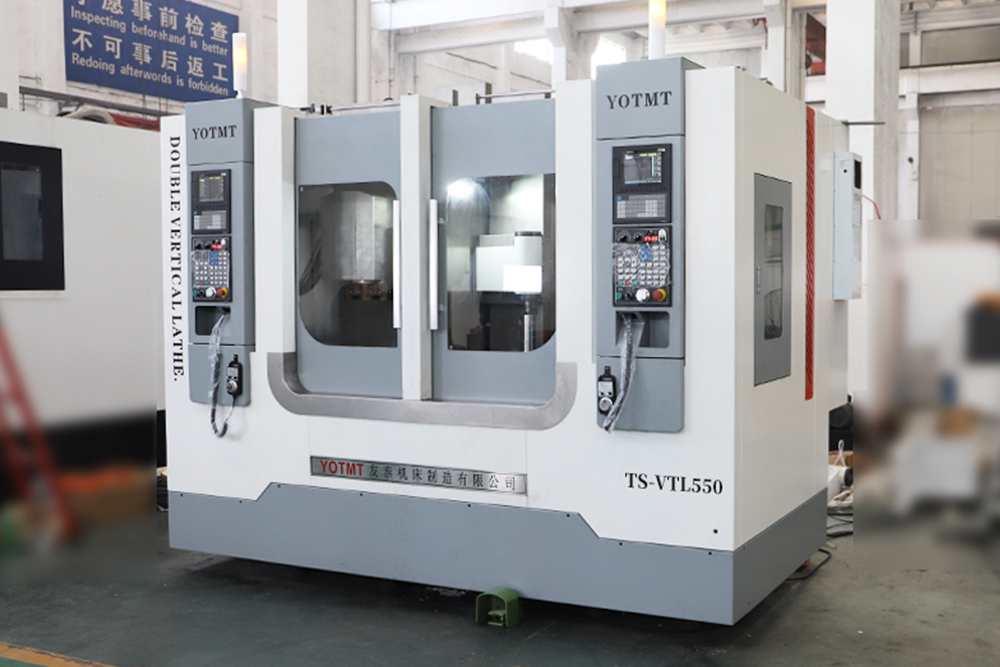

ТС-ВТЛ550	470	400	200/760
ТС-ВТЛ750	600	500	340/780

| АРГУМЕНТ

ЭЛЕМЕНТ	UNIT	ТС-ВТЛ550	ТС-ВТЛ750
МАКС.ДИАМЕТР ПОВОРОТА	ММ	470	600
МАКС.ДИАМЕТР ПОВОРОТА	ММ	400	500
СКОРОСТЬ ВРАЩЕНИЯ ШПИНДЕЛЯ	об/мин	1000-2000	1000-2000
ХОД ПО ОСИ X/Z	ММ	220/760	340/780
БЫСТРАЯ СКОРОСТЬ ДВИЖЕНИЯ ОСИ X/Z	ММ	24000
ПОВТОРИТЕ ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ	ММ	0,005/0,008
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ	ММ	0,008/0,01
МОДЕЛЬ ШПИНДЕЛЯ		А2-6, А2-8, А2-11
МОЩНОСТЬ ШПИНДЕЛЯ	КВт	15	18.5
РАЗМЕР ПАТРОНА	10 ДЮЙМОВ	10	18/21
ТИП ПАТРОНА		гидравлический
ТИП ИНСТРУМЕНТА		СЕРВОТУРЕЛЬ / РЯДНЫЙ ТИП / СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ТОЧНОСТЬ ПРОЦЕССА		ИТ5-ИТ6	ИТ5-ИТ6

|ПОДРОБНОЕ ПРЕДСТАВЛЕНИЕ

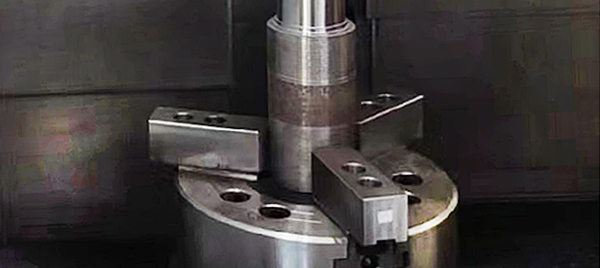

ТРЕХКУЛАЧКОВЫЙ ЦЕНТРОВОЧНЫЙ ПАТРОН

При использовании револьверной головки с сервоприводом/задней бабки левая и правая стороны линейной направляющей HIWIN используют независимые системы управления.Надежный зажим, пробивка стружки под высоким давлением, оснащен системой удаления стружки цепного типа, отличная производительность удаления стружки.

ПОЛНОСТЬЮ ВНУТРЕННЯЯ ЗАЩИТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Большой крутящий момент, большой запас стружки в среднем около 7 мм в зависимости от различных материалов, высокоэффективная обработка при обеспечении точности и стабильности.

ТОЛСТЫЙ И РАСШИРЕННЫЙ ЛИНЕЙНЫЙ ВИНТ

Прочная конструкция несущей конструкции, прецизионные подшипники и сверхвысокая жесткость обеспечивают стабильную точность.

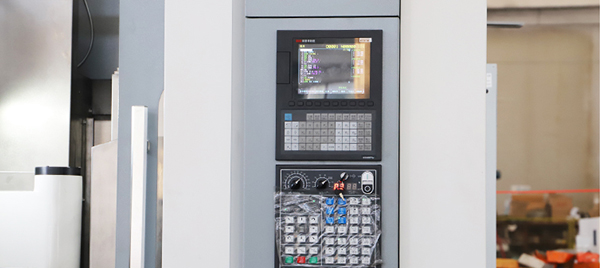

СИСТЕМА ЧПУ ДОПОЛНИТЕЛЬНО

Плотная внутренняя защита из нержавеющей стали, наклон основания для удаления стружки под углом 45 градусов и перфорация стружки под высоким давлением обеспечивают удобство использования.

| ПРОДУКТОВАЯ СЪЕМКА

Высокожесткая конструкция для тяжелых условий эксплуатации, обработка большого объема резки, адаптация автоматизации роботов, серия вертикальных токарных станков с ЧПУ, упор на создание прочной стабильности, строгий конструктивный дизайн и использование материалов.
