ST20-1200/1600/2000 Горизонтальный двухголовочный сверлильно-фрезерный станок Двухсторонний центрирующий станок

Поделиться с:

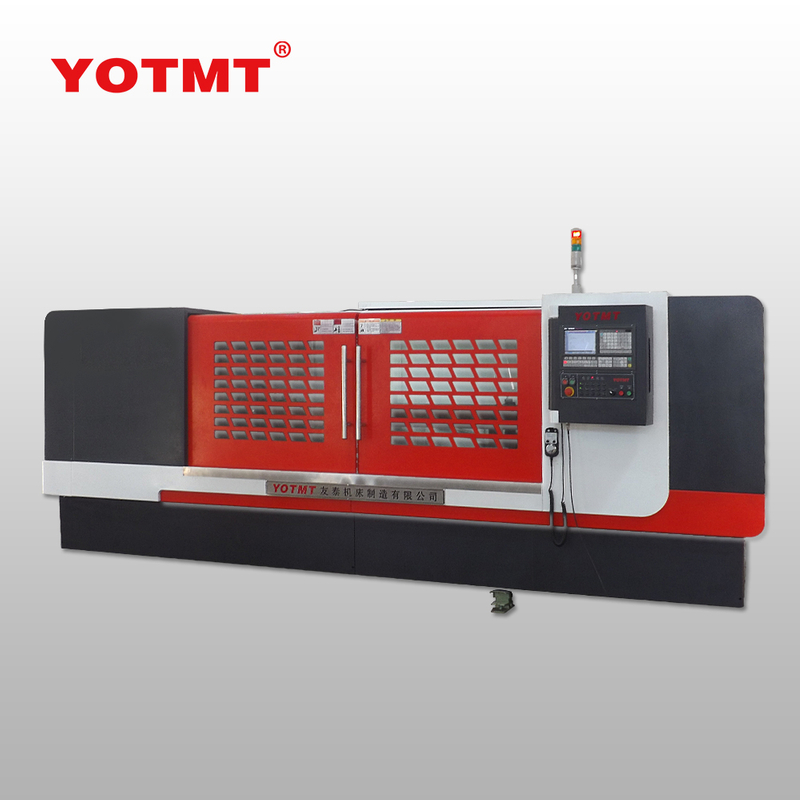

ST20-1200/1600/2000 Горизонтальный двухголовочный сверлильно-фрезерный станок Двухсторонний центрирующий станок

Наш центрирующий станок с синхронной или асинхронной обработкой и абсолютным управлением по шине представляет собой гибкий станок с ЧПУ для различных типов обработки деталей вала.Он может фрезеровать, сверлить, нарезать резьбу, снимать фаски и выполнять другие действия на обоих концах заготовки с различными комбинациями шпинделей.Он может работать синхронно или асинхронно благодаря двухканальному управлению и абсолютному управлению по шине.Он имеет наклонную структуру под углом 45 градусов и обеспечивает легкое удаление стружки, что обеспечивает удобство и долговечность.YOTMT — ваше умное решение для высокоточных станков.

SKU:
штат:

Количество:



Запрос цены PDF экспорт

Модель:
СТ
Марка продукта:
YOTMT

Описание продукта

|ВИДЕО ПРИМЕНЕНИЯ

НОМЕР ПРОДУКТА	ДИАМЕТР ДИАМЕТРА ФРЕЗЕРНЫХ ШТИФТОВ
СТ80-1000	150-1000
СТ10-1000/1200/1600/2000	150-1000 150-1200 200-1600 200-2000
СТ16-1200/1600/2000/2500	200-1200 400-1600 500-2000 500-2500
СТ20-1200/1600/2000	200-1300 200-1700 200-2100
СТ26-2000/3000/4000	200-2100 200-3100 200-4100
СТ30-2000/3000/4000	200-2100200-3100 400-4100

| АРГУМЕНТ

Проект	Единица	СТ20-1200	СТ20-1600	СТ20-2000
Диапазон длины обработки	мм	200-1300	200-1700	200-2100
Диапазон диаметров фрезерования	мм	150-350	150-350	150-350
Количество одностороннего фрезерования	мм	5	5	5
Диаметр сверления	мм	φ26	φ26	φ26
Скорость вращения шпинделя	об/мин	1800	1800	1800
Трехосевая повторяемая точность позиционирования. Постоянство общей длины фрезерования.	мм	0.006	0.006	0.006
	мм	±0,05	±0,05	±0,05
Постоянная глубина центрального отверстия	мм	0.05	0.05	0.05
Оба конца обращены к центральному отверстию и выходят наружу.	мм	0,03/п50	0,03/п50	0,03/п50
Шероховатость торцевой поверхности	Ра	3.2	3.2	3.2
Шероховатость центрального отверстия	Ра	1.6	1.6	1.6
Диаметр внешнего круга комплектуемого автомобиля	мм	φ160	φ160	φ160
Жесткое нарезание резьбы	мм	М24	М24	М24
Высокоскоростная U-образная дрель	мм	φ40	φ40	φ40

|ПОДРОБНОЕ ПРЕДСТАВЛЕНИЕ

ДВУХХОДОВОЙ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ

Двусторонний самоцентрирующийся гидравлический зажим и двусторонние самоцентрирующиеся гидравлические тиски могут быть адаптированы для обработки заготовок различных характеристик.

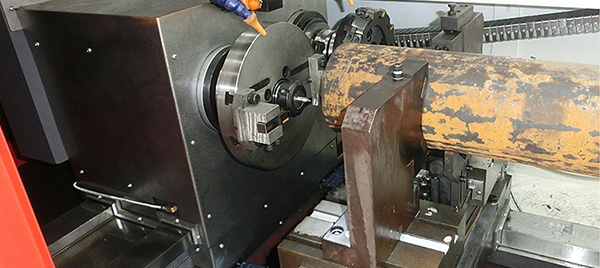

ШПИНДЕЛИ И ФУНКЦИИ

Он имеет двухстороннюю конструкцию корпуса шпинделя с высокой эффективностью и более высокой соосностью. Шпиндель обладает высокой масштабируемостью.Помимо базового торцевого фрезерования и сверления центральных отверстий, он также может опционально иметь комбинированные функции, такие как двустороннее снятие фаски/наружное точение/глубокое сверление/нарезание резьбы.

КОМФОРТНОЕ УДАЛЕНИЕ СТРУЖКИ

Высококачественный автоматический конвейер для стружки цепного скребкового типа не только мощный и имеет настраиваемую компоновку в левом/правом/заднем направлении, но и обладает функциями, предоставляющими вам больше свободы в организации компоновки.

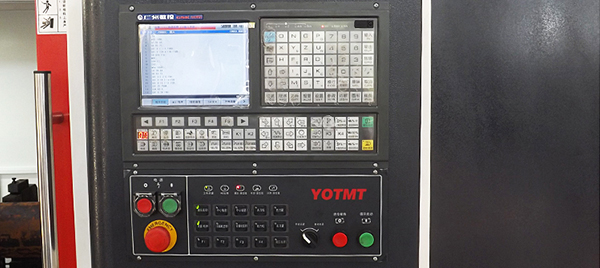

СИСТЕМА ЧПУ

Сервосистема абсолютного значения шины, не требует сброса при включении, ее можно включить и использовать по мере необходимости.

| ПРОДУКТОВАЯ СЪЕМКА

Высокая адаптируемость к автоматизированному производству, высокая совместимость с многофункциональной обработкой (сверлением, растачиванием, фрезерованием, шлифованием, нарезанием резьбы и снятием фасок). Двухканальная система управления опционально обеспечивает превосходную производительность.
